Stavba hodinkového strojku:
od barelu po regulaci chodu
Paskorenuviv je nezávislý redakční projekt o mechanických hodinkách a o tom, co se s nimi děje na hodinářském stole. Popisujeme, jak se energie z hlavního barelu dostane až k setrvačce, jak se kalibr rozebírá a čistí, kam patří olej a proč se hodinky chovají jinak vleže než na hraně.
Texty vznikají jako průběžné zápisky k jednotlivým operacím. Nejsou to reklamní materiály ani nabídka oprav — je to popis postupů, souvislostí a typických chyb, sepsaný tak, aby se v něm dalo vyznat i bez dílenské praxe.
Témata, kterým se věnujeme
- Hlavní barel a rozvod hnací síly
- Převodové soukolí a jeho záběry
- Krok, kotva a setrvačka s vlásky
- Rozebrání a čištění kalibru
- Mazací body a volba oleje
- Regulace chodu a polohové odchylky
- Práce s lupou a pinzetou
- Čistota stolu a boj s prachem
- Sklo, těsnění a kontrola vodotěsnosti
- Nástroje hodináře a jejich údržba
Cesta energie: hlavní barel, soukolí, krok a setrvačka
Mechanické hodinky jsou v podstatě zařízení, které umí uloženou energii vydávat po velmi malých a velmi pravidelných dávkách. Energie se ukládá v hlavním barelu — v uzavřeném bubnu, uvnitř kterého je stočené hnací pero. Jeden konec pera drží čep barelu, druhý se opírá o stěnu bubnu. Nataháním se pero přitáhne k čepu a při chodu se postupně uvolňuje, přičemž otáčí zubatým věncem barelu.
Odtud pokračuje síla přes převodové soukolí: velké kolo barelu zabírá do trybu dalšího kola, to má opět na hřídeli menší tryb a tak dále. Každý stupeň zvyšuje otáčky a snižuje moment. Právě proto se v převodu objevují kola s velmi rozdílným počtem zubů — nejde o dekoraci, ale o převodový poměr, který drží minutové a sekundové kolo v přesném vztahu.
Kdyby soukolí běželo volně, celá zásoba energie se vyčerpá během několika vteřin. Chod zpomaluje a dávkuje krok. U naprosté většiny náramkových hodinek jde o švýcarský kotvový krok: krokové kolo se opírá o palety kotvy, kotva se překlápí mezi dvěma polohami a při každém překlopení pustí kolo o jeden zub dál. Kotva přitom dostane od setrvačky impulz a stejným pohybem jí ho vrací.
Setrvačka s vláskem je vlastní časová základna. Vlásek působí jako pružina, která setrvačku pokaždé vrací do klidové polohy, a délka jednoho kmitu určuje, jak rychle hodinky měří. Změní-li se účinná délka vlásku, změní se i chod — na tom stojí celá pozdější regulace.
Co je užitečné si u chodu energie hlídat
- Zda se barel při nátahu neprotáčí a pero drží ve stěně bubnu.
- Zda mají kola čisté a nepoškozené zuby, zejména na okrajích trybů.
- Zda má setrvačka volný chod a vlásek se nikde nedotýká můstku ani sousedních dílů.
- Zda jsou palety kotvy celé a nesou pravidelnou stopu opotřebení.
- Jaký je amplituda setrvačky při plném nátahu a po dvaceti čtyřech hodinách.
Rozebrání kalibru: pořadí kroků a poznámky, které se vyplatí psát
Rozebrání není závod. Kalibr se rozkládá v pořadí, které vychází z konstrukce, a nikoli podle toho, který šroub je zrovna po ruce. První je vždy uvolnění energie: bez toho se soukolí při sejmutí můstku roztočí naprázdno a lehce se poškodí čepy i zuby.
- Sejmout strojek z pouzdra, vytáhnout korunku s hřídelkou podle konstrukce daného kalibru.
- Zcela uvolnit hnací pero přes západkové kolo, přičemž se západka drží pod kontrolou.
- Odstranit ciferník a ručky, ciferník uložit odděleně a chráněný před dotykem.
- Rozebrat ciferníkovou stranu: přenosová a natahovací kola, páčky, hřídelku.
- Vyjmout setrvačku i s můstkem, uložit ji stranou tak, aby vlásek nikde neležel.
- Sejmout můstek kotvy a kotvu, poté můstek soukolí a jednotlivá kola.
- Nakonec barel, jeho víčko a hnací pero, pokud se pero mění nebo čistí zvlášť.
Během rozebírání je dobré vést krátké poznámky a průběžně fotografovat ciferníkovou stranu. Tvarově podobné páčky bývají u jednoho kalibru zaměnitelné jen zdánlivě, a šrouby stejné délky se často liší profilem hlavy. Osvědčeným zvykem je ukládat šrouby k dílům, ke kterým patří, do dělené misky, ne na jednu hromádku.
Před čištěním se každý díl prohlédne pod lupou. Právě v tomto okamžiku je vidět, co se skutečně stalo: staré ztuhlé mazivo v ložiscích, otřepy na čepech, ohnutý zub, koroze v okolí těsnění nebo prach zapečený do oleje. Po čištění už tyto stopy nemusí být tak čitelné.
Mazání: málo, přesně a jen tam, kam patří
Mazání je operace, u které škodí štědrost stejně jako opomenutí. Olej má být na kluzné ploše, ne v okolí. Přebytek se rozteče po můstku, přitáhne prach a časem vytvoří lepkavý film, který chod brzdí víc než suché ložisko.
Rozdílná místa ve strojku nesnesou stejné mazivo. Ložiska rychle běžících kol potřebují řidší olej, pomalu se pohybující převody pod velkým tlakem naopak hustší. Hnací pero v barelu se maže mazivem pro pružiny, kluzné plochy natahovacího ústrojí tukem, který zůstane na místě. Paletové kameny a zuby krokového kola dostávají jen nepatrné množství speciálního oleje — přenáší se po několika zubech samo.
Body, na které se při mazání myslí
- Kamenná ložiska soukolí, včetně horní a spodní strany.
- Čepy setrvačky a jejich krytí; vlásek zůstává vždy zcela suchý.
- Paletové kameny v místě dotyku se zuby krokového kola.
- Čep a víčko barelu, vnitřní stěna bubnu pod hnacím perem.
- Kluzné plochy natahovacího a nastavovacího ústrojí na ciferníkové straně.
- Osazení západky a jejího pera — místo, kde bývá slyšet suchý chod.
Množství se dávkuje olejnicí s hrotem podle velikosti ložiska. Kapka má po nanesení zůstat v prohlubni a nesmí přetéct přes okraj kamene. Jakmile olej vzlíná po hřídeli, je ho příliš mnoho a díl je třeba znovu vyčistit.
Čištění kalibru a co se mu musí předcházet
Čištění samo o sobě nic neopraví, ale bez něj nemá smysl cokoli dalšího. Rozebrané díly se čistí v lázni, ve které se rozpustí staré mazivo, a poté se propláchnou a vysuší. Setrvačka s vláskem a díly s nalepenými kameny se ošetřují opatrněji, protože agresivní lázeň může vlásek nebo lepený spoj poškodit.
Ciferník a ručky do lázně nepatří. Jejich povrch je často jen lakovaný nebo galvanicky nanesený a mnohdy se čistí pouze mechanicky, měkkým štětcem, případně vůbec. Rozhodnutí nechat patinu být je u starších hodinek stejně legitimní jako snaha o dokonalý povrch.
Po vysušení se díly znovu prohlédnou. Suchý díl ukáže věci, které mokrý skryje: praskliny v kameni, vytlučené ložisko, chybějící kus zubu, nerovnost na hřídeli. Zjištění se hodí zapsat dřív, než se strojek začne skládat, protože později se k němu bez dalšího rozebrání nedostaneme.
Krátká kontrola před skládáním
- Všechny díly jsou suché, bez zbytků lázně a bez otisků prstů.
- Kameny jsou celé a bez prasklin kolem otvorů.
- Čepy kol jsou rovné a hladké, bez otřepů.
- Šrouby jsou roztříděné a odpovídají svým otvorům.
- Vlásek je plochý, souosý a nikde se nedotýká.
- Pracovní plocha je uklizená a k dispozici jsou jen díly jednoho strojku.
Regulace chodu a polohové odchylky
Když strojek běží, přichází na řadu měření. Přístroj snímá zvuk kroku a z něj počítá tři hodnoty: denní odchylku v sekundách, amplitudu setrvačky a takzvaný beat error, tedy nesouměrnost obou půlkmitů. Každá z nich vypovídá o něčem jiném a čtou se dohromady.
Odchylka se upravuje raketkou, která mění účinnou délku vlásku. Amplituda se raketkou upravit nedá — nízká amplituda ukazuje na tření, staré mazivo, unavené hnací pero nebo problém v kroku, a řeší se v mechanice, ne v nastavení. Nesouměrnost kmitu se srovnává natočením kolíčku dvojité kladky, což je zásah, který si žádá jistou ruku.
Hodinky se měří v několika polohách, protože gravitace působí na setrvačku pokaždé jinak. Obvykle se sleduje poloha ciferníkem nahoru, ciferníkem dolů a tři polohy na hraně, kdy je korunka vlevo, nahoře a dole. Rozdíl mezi polohami vypovídá o stavu čepů, o vyvážení setrvačky a o tom, zda je vlásek správně souosý.
Měření má smysl opakovat po plném nátahu i s odstupem, například po dni chodu. Hodinky, které při plné energii jdou přesně a po dvaceti čtyřech hodinách výrazně zaostávají, mají problém, který nastavením raketky nezmizí.

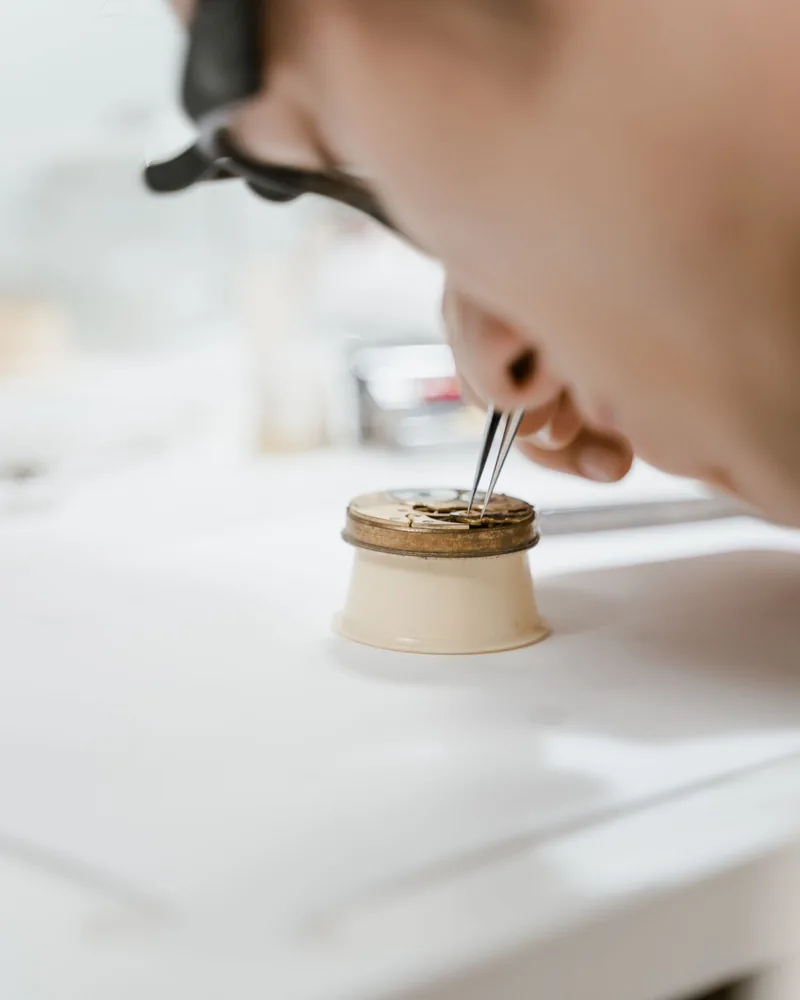

Lupa, pinzeta a klid ruky
Lupa se volí podle operace, ne podle zvyku. Slabší zvětšení dává velkorysejší pracovní vzdálenost a hodí se ke skládání a šroubování. Silnější zvětšení potřebujeme na kontrolu kamenů, palet nebo konce vlásku, kde už jde o desetiny milimetru. Pracovat celý den v nejsilnější lupě je zbytečně únavné a přesnosti to nepomůže.
Pinzeta je prodloužením ruky a její stav rozhoduje o většině drobných katastrof. Hroty se musí přesně dotýkat po celé délce, být rovnoběžné a hladké. Rozjeté nebo otřepené hroty díl vystřelí a najít malý šroub na podlaze je otázka štěstí. Hroty se proto pravidelně přebrušují na jemném brousku a kontrolují pod lupou.
Návyky, které šetří díly
- Předloktí i zápěstí mají oporu na stole, drží se jen prsty.
- Díl se uchopí co nejblíže k jeho těžišti a jen potřebnou silou.
- Nad rozebraným strojkem se pracuje uvnitř misky nebo na podložce s okrajem.
- Pinzety určené na vlásek se nepoužívají na šrouby a naopak.
- Při únavě nebo třesu ruky se drobné operace odloží, ne se opakují.
Čistota stolu a trvalý spor s prachem
V hodinkách je prach mechanická závada. Zrnko, které se dostane mezi zuby nebo do kamenného ložiska, se chová jako brusivo — sníží amplitudu, poškrábe čep a v oleji vytvoří kaši. Většina práce s čistotou je proto prevence, nikoli úklid po nehodě.
Pomáhá jednoduchý pořádek: prázdný stůl s pracovní podložkou jedné barvy, nářadí v přehledné poloze a rozebraný strojek pod poklopem, kdykoli se od něj odchází. Vzduch v místnosti se rozvíří pokaždé, když se prudce otevřou dveře nebo se rozhýbe textilie, takže se vyplatí pracovat v klidném koutě a nesušit v místnosti prádlo.
- Podložka se otírá před každou prací, ne až když je vidět nános.
- Rozebraný strojek i díly zůstávají zakryté, jakmile se od stolu odchází.
- Sklo, ciferník a hotový strojek se nikdy neodkládají volně na desku.
- Ofukovací balonek se používá mimo otevřený strojek, ne přímo do soukolí.
- Rukávy, papírové utěrky a vlákna z hadříků patří mimo pracovní plochu.
Sklo, těsnění a kontrola odolnosti proti vlhkosti
Pouzdro je pro strojek jediná skutečná ochrana a jeho těsnost stojí na několika drobnostech. Sklo bývá buď nalisované, nebo usazené v těsnicím kroužku, případně lepené. Minerální sklo se snadno škrábe, safírové odolá běžnému oděru, ale hůř snáší bodový náraz na hranu; akrylové sklo se dá leštit, zato je citlivé na rozpouštědla.
Těsnění stárne bez ohledu na to, jak se hodinky nosí. Guma tvrdne, ztrácí pružnost a v ohybech se drobí. Při každém otevření pouzdra se proto těsnicí kroužky prohlédnou, očistí a podle stavu vymění nebo ošetří tenkou vrstvou silikonového maziva. Suché těsnění se při zavírání snadno překroutí a přestane plnit svou funkci.
Zkouška odolnosti proti vodě se dělá vždy až po uzavření pouzdra a bez strojku uvnitř, pokud to postup dovoluje. Suchý test v tlakové komoře sleduje nepatrnou deformaci pouzdra při změně tlaku, mokrý test hledá unikající bublinky. Údaj vyražený na dně mluví o odolnosti nového pouzdra v laboratorních podmínkách — o aktuálním stavu konkrétního kusu vypovídá jen provedená zkouška.
Znaky, že do pouzdra pronikla vlhkost
- Zamlžené sklo, které se objevuje při změně teploty.
- Skvrny nebo vlnky na ciferníku, zejména u jeho okraje.
- Rezavý nádech na ručkách nebo na hlavách šroubů.
- Zpomalený chod, který se nedá vysvětlit stavem maziva.
- Pach vlhkosti po otevření zadního víčka.

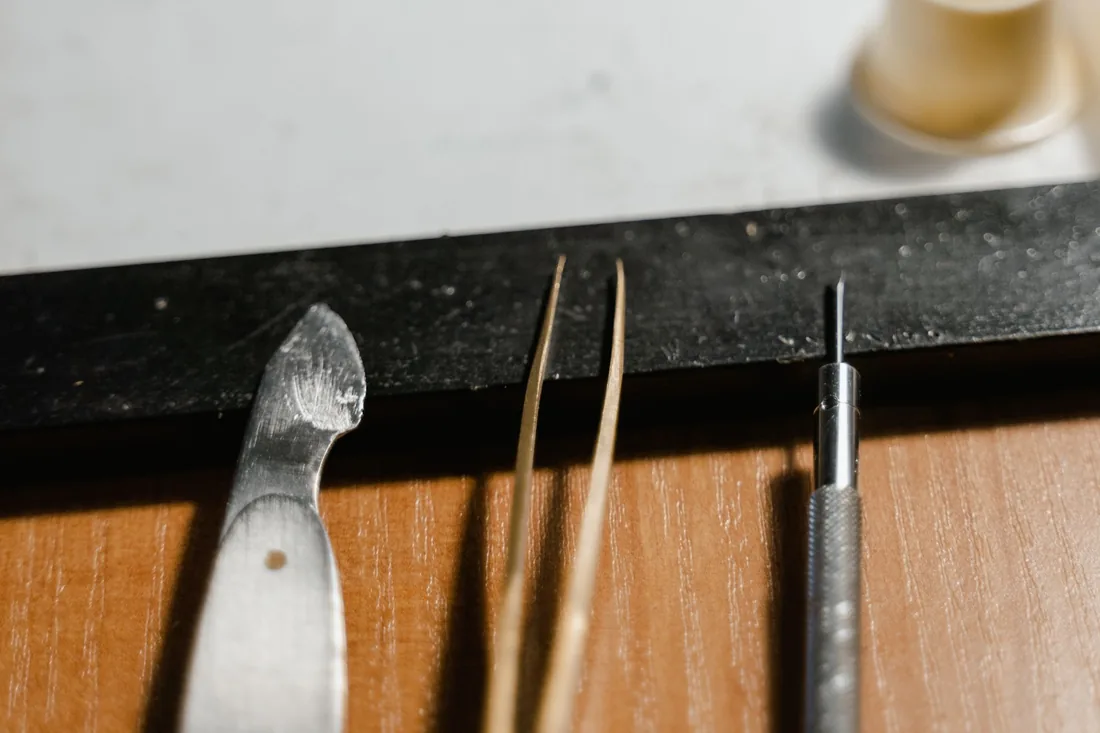

Nástroje hodináře a jejich údržba
Vybavení dílny se dá dělit na to, co drží dílo, co s ním pracuje, a co ho kontroluje. Držáky a poklopy patří do první skupiny, pinzety a šroubováky do druhé, lupy a měřicí přístroj do třetí. Nástroj, který je opotřebený, není o nic lepší než chybějící — jen se to pozná později a obvykle na poškozeném dílu.
- Šroubováky
- Sada v několika šířkách, s čepelemi zarovnanými přesně do šířky drážky. Otupená nebo příliš úzká čepel vyjede a poškrábe můstek.
- Pinzety
- Různé tvary pro díly, vlásek a montáž. Hroty se kontrolují pod lupou a přebrušují dřív, než začnou klouzat.
- Držák strojku
- Nastavitelný, s měkkými čelistmi, aby se strojek nikdy neupínal za hrany můstků.
- Olejnice
- Několik velikostí hrotů podle mazacího bodu, uložené uzavřené a chráněné před prachem.
- Lupy
- Alespoň dvě zvětšení — pracovní pro montáž a silnější kontrolní pro kameny a palety.
- Nástroje na pouzdro
- Otvírák nebo klíč podle typu víčka, lis na sklo a víčko a nástroj na tlakovou zkoušku.
Údržba nářadí je krátká, ale pravidelná: otření po práci, kontrola hrotů a čepelí, uložení tak, aby se nástroje o sebe navzájem netupily. Vyplatí se také držet ve stole malý sešit s poznámkami ke kalibrům, které procházejí rukama opakovaně.
Co na těchto stránkách najdete
Paskorenuviv publikuje texty a poznámky k jedinému okruhu témat — k mechanickému hodinkovému strojku a k práci, která se kolem něj odehrává. Materiály jsou psané jako výklad a shrnutí postupů, doplněné o kontrolní seznamy, které se dají použít jako připomínka při práci.
- Popisy konstrukčních uzlů: barel, soukolí, krok, setrvačka s vláskem.
- Postupové zápisky k rozebrání, čištění a skládání kalibru.
- Přehledy mazacích bodů a poznámky k volbě maziv.
- Výklad k měření chodu, amplitudě a polohovým odchylkám.
- Praktické poznámky k lupám, pinzetám a organizaci pracovního místa.
- Materiály ke sklu, těsnění a zkouškám odolnosti proti vlhkosti.
Obsah vzniká postupně a je pro všechny návštěvníky stejný. Nejde o návod, který by nahradil zásah zkušeného hodináře, ani o nabídku oprav — smyslem je srozumitelně popsat, jak věci fungují a proč se určité postupy dělají právě tak.
